隔膜泵的橡胶隔膜的有限元分析

导读:本文天津津腾实验设备有限公司主要对橡胶隔膜的分类及其特点进行了解析，以供参考。

来源：未知发布日期：2019-10-23 14:46【大中小】

本文天津津腾实验设备有限公司主要对橡胶隔膜的分类及其特点进行了解析，以供参考。

隔膜是隔膜粟的关键部件，装在隔膜粟的液力端起到吸液和排液的作用，隔膜兼有良好的耐腐烛、耐磨等特性因此能起到保护液压虹、活塞、紅套等部件的作用。隔膜的重要性不言而喻，对隔膜粟的能否正常运转及其工作性能的好坏会有直接影响。隔膜在隔膜栗中属于易损件，如何更加有效的提高隔膜的寿命是隔膜粟研发中的关键技术之一。天津津腾实验设备有限公司认为影响隔膜寿命的因素很多，主要有隔膜材料的选择、隔膜形状尺寸及装配尺寸、隔膜的工作环境等。

隔膜按照几何形状的不同可分为平板型隔膜、形隔膜、深碟形隔膜、锥台形隔膜。平板隔膜的机构形式较简单，是最早出现的隔膜形式，在隔膜的前后侧都装有隔膜粟限制板保证隔膜在设计的行程范围内工作，但是在隔膜的工作中都会不可避免的产生拉伸变形从而影响隔膜的使用寿命；形隔膜在工作时只有弯曲变形，不足之处是隔膜连接板的运动对流场的影响大，隔膜的局部可能存在较大的应力集中；深碟形隔膜结构简单且紧凑，在隔膜的工作过程中只有弯曲变形，有效降低拉伸变形产生的拉应力，但是隔膜在工作中会产生较大的弯曲应力尤其是在隔膜的边缘；锥台形隔膜目前应用较为广泛是在深碟形隔膜的基础上发展而来的，通过改进结构有效的降低了弯曲应力。

天津津腾实验设备有限公司从各个隔膜的特性可以看出，锥台形隔膜与其它隔膜相比较在使用性能方面有了较大的提升，优点明显。也是目前使用最多的一种隔膜结构。

隔膜材料隔膜的材料是橡胶，由于隔膜在隔膜菜中的重要性以及其工作环境的特殊性使得隔膜所用的橡胶必需要具有较高的抗疲劳和耐磨、耐腐烛的性能。国内外所采用的主要材料有氯丁橡胶、丁腈橡胶、氟橡胶、和聚四氟乙稀等。常用橡胶材料的性能如下表：

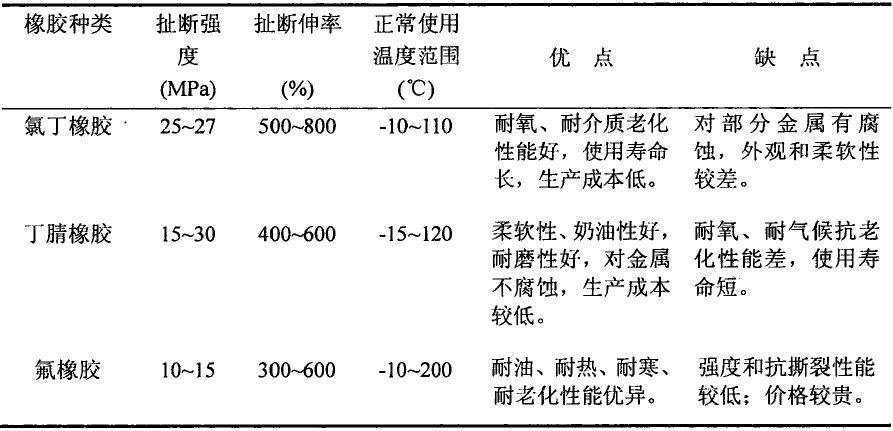

表1 隔膜常用橡胶材料的有关数据

综合各方面考虑，本文天津津腾实验设备有限公司采用有较高扯断伸长率的氧橡胶作为膜片，其扯断强度可达到。

以上内容仅供参考，欢迎大家到天津津腾实验设备有限公司咨询购买相关的产品。
